Kavitation in Pumpen, Kreiselpumpen, Turbinen, Schiffsschrauben entdecken und vermeiden!

Kavitation ist ein Phänomen, das in vielen industriellen Anwendungen auftritt, wie z.B. in Pumpen, Kreiselpumpen, Turbinen, Schiffsschrauben und Ventilen. Kavitation kann jedoch auch in anderen Systemen auftreten, insbesondere in Unterwasseranwendungen. Mit Hilfe von Unterwasserdrohnen können Kavitationsschäden schnell und einfach entdeckt und dokumentiert werden.
Inhalte

Was ist Kavitation?

Kavitation tritt auf, wenn der Druck in einer Flüssigkeit auf einen kritischen Wert absinkt, bei dem die Flüssigkeit nicht mehr in der Lage ist, die Dampfblasen aufrechtzuerhalten. Die Dampfblasen kollabieren dann und erzeugen extrem hohe Drücke und Temperaturen, die zu Beschädigungen an nahegelegenen Oberflächen führen können. In Unterwasseranwendungen kann Kavitation in Schiffsschrauben, Propellern, Antriebswellen, Pumpen, Kreislaufpumpen und anderen Teilen auftreten.

Welche Bereiche sind von Kavitation betroffen?

Kavitation tritt in einer Vielzahl von industriellen Anwendungen auf, insbesondere in Anlagen, die Flüssigkeiten wie Wasser, Öl oder Chemikalien in Bewegung bringen. Hier sind einige Beispiele von Anlagen, die besonders von Kavitation betroffen sein können:

  1. Schiffbau: Schiffe sind besonders anfällig für Kavitation, da sie Propeller verwenden, um sich durch das Wasser zu bewegen. Die Kavitation kann zu Schäden an den Propellern, Wellen und anderen Teilen des Schiffes führen, was wiederum zu einer verringerten Effizienz und einer verkürzten Lebensdauer der Ausrüstung führen kann.

  2. Energieerzeugung: Turbinen in Wasserkraftwerken und Dampfkraftwerken sind ebenfalls anfällig für Kavitation. Kavitation in Turbinen kann zu einem Verlust der Leistung führen und Schäden an den Schaufeln und anderen Teilen der Turbine verursachen.

  3. Chemische Industrie: Kavitation kann in verschiedenen Anlagen in der chemischen Industrie auftreten, insbesondere in Mischern und Pumpen, die dazu dienen, Flüssigkeiten und Chemikalien zu mischen und zu transportieren.

  4. Lebensmittelindustrie: In der Lebensmittelindustrie kann Kavitation in Hochdruckhomogenisatoren und anderen Anlagen auftreten, die dazu dienen, Flüssigkeiten zu verarbeiten und zu emulgieren.

Es ist wichtig, dass Betreiber dieser Anlagen geeignete Maßnahmen ergreifen, um Kavitation zu verhindern oder zu reduzieren, um die Lebensdauer der Ausrüstung zu verlängern und unnötige Ausfallzeiten zu vermeiden.

Was sind die Auswirkungen von Kavitation?

Kavitation kann zu einer Vielzahl von Problemen führen, wie z.B. Erosion, Materialermüdung und Geräuschentwicklung. Es kann auch die Leistung und Effizienz von Maschinen beeinträchtigen. In Unterwasseranwendungen kann Kavitation die Schiffsleistung und -effizienz beeinträchtigen und die Lebensdauer der Maschinen und Ausrüstungen verkürzen.

  1. Schäden an Pumpen, Ventilen und Rohrleitungen: Kavitation kann Schäden an Pumpen, Ventilen und Rohrleitungen verursachen, da die Schockwellen, die durch die Implosion von Dampfblasen entstehen, Teile der Anlage beschädigen können. Dies kann zu Undichtigkeiten, Rissen oder Brüchen führen.

  2. Verminderte Effizienz von Turbinen: Turbinen in Wasserkraftwerken und Dampfkraftwerken sind ebenfalls anfällig für Kavitation. Kavitation in Turbinen kann zu einem Verlust der Leistung führen und die Effizienz der Turbinen verringern.

  3. Geräuschentwicklung: Kavitation kann auch zu störenden Geräuschen führen, Insbesondere in Schiffsantrieben kann Kavitation zu lauten Geräuschen führen, so dass U-Boote leichter zu orten sind.

  4. Korrosion: Kavitation kann auch dazu führen, dass Teile der Anlage / Ausrüsung korrodieren, da die wiederholten Schläge der Dampfblasen die Oberflächen beschädigen und eine chemische Reaktion verursachen können.

  5. Sicherheitsrisiken: In einigen Fällen kann Kavitation zu Sicherheitsrisiken führen, insbesondere wenn es zu Schäden an kritischen Komponenten in der Ausrüstung kommt, die zu einer Fehlfunktion oder einem Ausfall führen können. Dies kann zu Unfällen oder Verletzungen von Mitarbeitern führen, die in der Nähe der betroffenen Anlagen arbeiten.

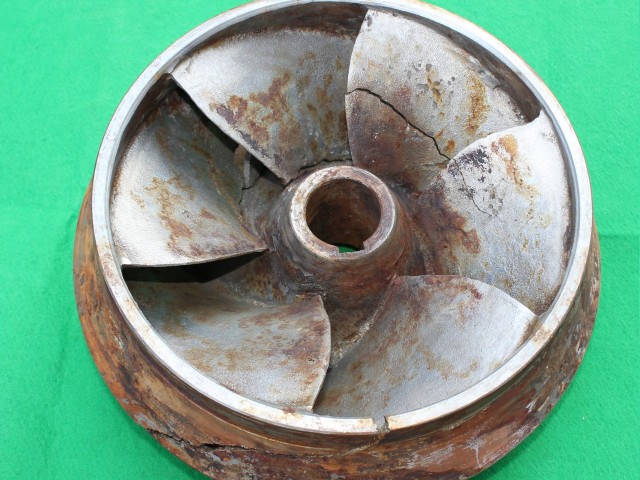

Pumpenrad durch Kavitation zerstört
Pumpenrad durch Kavitation zerstört

Wie kann man Kavitation in Pumpen und Kreislaufpumpen vermeiden?

Kavitation in Pumpen, Kreiselpumpen und allen anderen Assets, kann durch verschiedene Maßnahmen reduziert oder verhindert werden. Die Verwendung von Spezialbeschichtungen, Änderungen der Geometrie oder der Betriebsbedingungen sind nur einige der offensichtlichsten Möglichkeiten.

Bei Schiffen kann die Verwendung von speziellen Propeller-Designs, die Kavitation reduzieren, oder die Optimierung der Schiffsgeschwindigkeit zur Verringerung von Kavitation beitragen.

  1. Verwendung von speziellen Propeller-Designs: Die Verwendung von Propellern mit einem ausgeklügelten Design kann dazu beitragen, Kavitationsprobleme zu minimieren.

  2. Optimierung der Schiffsgeschwindigkeit: Die Optimierung der Geschwindigkeit des Schiffes kann dazu beitragen, dass Kavitationsprobleme reduziert werden.

  3. Reduzierung des Dampfdrucks: Wenn Kavitation in Dampfleitungen auftritt, kann die Reduzierung des Dampfdrucks helfen, die Kavitation zu vermeiden.

  4. Verwendung von Kavitationsabscheidern: Kavitationsabscheider können dazu beitragen, die Kavitation in Flüssigkeitsströmungen zu minimieren.

  5. Vermeidung von Leitungsverengungen: Verengungen in Rohrleitungen oder Kanälen können Kavitationsprobleme verursachen. Daher sollten diese vermieden werden.

  6. Verwendung von größeren Rohrdurchmessern: Die Verwendung von größeren Rohrdurchmessern kann dazu beitragen, dass der Flüssigkeitsstrom glatter und ohne Verengungen ist.

  7. Vermeidung von Luftblasen: Luftblasen können Kavitationsprobleme in Flüssigkeitsströmungen verursachen. Daher sollten Luftblasen vermieden werden.

  8. Verwendung von widerstandsfähigen Materialien: Die Verwendung von widerstandsfähigen Materialien kann dazu beitragen, Schäden an Anlagen durch Kavitation zu reduzieren.

  9. Regelmäßige Inspektion und Wartung: Regelmäßige Inspektion und Wartung der Ausrüstung können dazu beitragen, Kavitationsprobleme frühzeitig zu erkennen und zu beheben.

  10. Schulung und Training der Bediener: Die Schulung und das Training der Bediener können dazu beitragen, dass sie die Risiken und Auswirkungen von Kavitation verstehen und geeignete Maßnahmen ergreifen können, um sie zu vermeiden.

Kavitation in der Prozessindustrie

Auch wenn dieser Artikel die Kavitation bisher in ein schlechtes Licht stellt, so wir Kavitation auch in einer reihe industrieller Prozesse gezielt eingesetzt.

  1. Reinigung: Kavitation kann genutzt werden, um Oberflächen von Verunreinigungen wie Schmutz, Farbe oder Rost zu reinigen. Dazu werden spezielle Kavitationssonden verwendet, die Schallwellen in Flüssigkeiten erzeugen, um die Oberflächen zu reinigen, z.B. in so. Ultraschall-Reinigungsgeräten.

  2. Emulgierung: Kavitation kann genutzt werden, um Emulsionen herzustellen, bei denen Flüssigkeiten mit unterschiedlichen Eigenschaften (z.B. Wasser und Öl) miteinander vermischt werden müssen. Dabei entstehen winzige Blasen, die die beiden Flüssigkeiten miteinander vermengen.

  3. Zellzerstörung: Kavitation kann auch genutzt werden, um Zellen in biologischen Proben zu zerstören. Dies wird in der Medizin und Biotechnologie eingesetzt, um Zellen zu lysieren und Proteine oder DNA zu gewinnen.

In all diesen Fällen wird Kavitation bewusst eingesetzt und kontrolliert, um bestimmte Effekte zu erzielen. Es ist jedoch wichtig zu beachten, dass die Kavitation auch in diesen Anwendungen zu Schäden führen kann, wenn sie nicht kontrolliert wird.

Welcher Zusammenhang besteht zwischen Ultraschall und Kavitation?

Ultraschall und Kavitation sind eng miteinander verbunden, da Ultraschallwellen dazu verwendet werden können, Kavitation in Flüssigkeiten zu erzeugen.

Ultraschall ist eine Schallfrequenz oberhalb des hörbaren Bereichs des menschlichen Ohres, typischerweise im Bereich von 20 kHz bis 2 MHz. Wenn Ultraschallwellen in eine Flüssigkeit eingebracht werden, können sie zu Druckschwankungen in der Flüssigkeit führen, die wiederum winzige Gasblasen erzeugen können. Wenn diese Blasen in Bereiche mit höherem Druck gelangen, werden sie komprimiert, was zu einer schnellen und heftigen Implosion führt. Die dabei freigesetzte Energie kann Schallwellen, Schockwellen und hohe Temperaturen erzeugen, die zu Kavitation führen können.

In der Medizin wird die Kavitation, die durch Ultraschall erzeugt wird, gezielt eingesetzt, um Gewebe zu zerstören (z.B. zur Behandlung von Tumoren oder zur Auflösung von Nierensteinen). Auch in der Materialbearbeitung kann Ultraschall zur Erzeugung von Kavitation genutzt werden, um Materialien zu schneiden oder zu schleifen.

Es ist jedoch wichtig zu beachten, dass Kavitation, die durch Ultraschall erzeugt wird, auch unbeabsichtigt zu Schäden führen kann. Wenn zum Beispiel in einer Flüssigkeit Blasen durch Ultraschall erzeugt werden und diese Blasen auf eine Oberfläche treffen, können sie Implosionen erzeugen, die zu Schäden an der Oberfläche führen können.

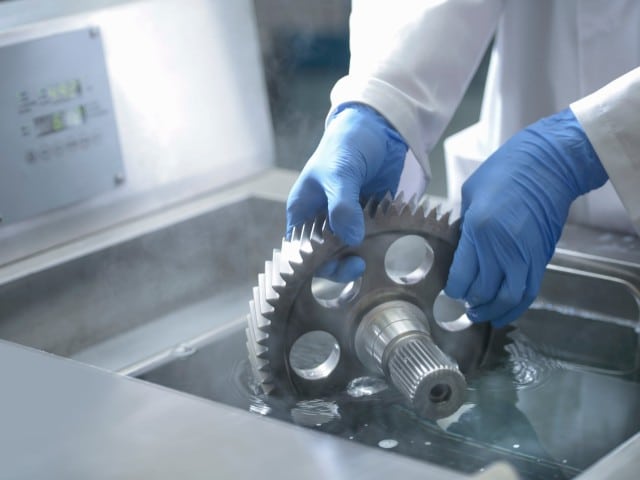

Ultraschallreinigung in der Industrie
Ultraschallreinigung in der Industrie

Ausführliche Erörterung der Kavitation



Kavitation in Kreiselpumpen: Ein tieferer Einblick

Kreiselpumpen sind besonders anfällig für Kavitation, da sie Flüssigkeiten mit hohem Druck und hoher Geschwindigkeit bewegen. Wenn der Druck in der Flüssigkeit in der Pumpe den Dampfdruck der Flüssigkeit unterschreitet, können Dampfblasen entstehen. Diese Dampfblasen implodieren schlagartig, wenn sie in Bereiche mit hohem Druck gelangen, was zu mechanischen Schäden und einer Volumenzunahme führt. Dies kann zum Beispiel an den Eintrittskanten des Laufrads der Pumpe geschehen.

Kavitationsschäden und ihre Auswirkungen

Kavitation kann ernsthafte Schäden an Pumpen und anderen hydraulischen Systemen verursachen. Die schlagartige Implosion der Dampfblasen erzeugt extreme Druck- und Temperaturspitzen, die die Oberfläche des Materials angreifen können. Dies kann zu Kratern, Erosion und Rissen führen, insbesondere an den Schaufeleintrittskanten und bei der Energieübertragung von den Laufradschaufeln auf die Förderflüssigkeit. Diese Schäden können die Leistung und Lebensdauer der Pumpe erheblich verringern.

Vermeidung von Kavitation in Pumpen

Es gibt mehrere Strategien zur Vermeidung von Kavitation in Pumpen. Eine Methode besteht darin, den Druck in der Pumpe zu erhöhen, um zu verhindern, dass er den Dampfdruck der Flüssigkeit unterschreitet. Eine andere Möglichkeit ist die Reduzierung der Temperatur der Flüssigkeit, um ihren Dampfdruck zu verringern. Des Weiteren kann das Design der Pumpe so angepasst werden, dass sie weniger anfällig für Kavitation ist.

Die Rolle der Kavitation in der Ultraschallreinigung

Trotz ihrer schädlichen Auswirkungen kann Kavitation auch gezielt genutzt werden. In der Ultraschallreinigung werden zum Beispiel gezielt Kavitationseffekte erzeugt, um Schmutz und Ablagerungen von der Oberfläche von Materialien zu entfernen. Dabei werden Ultraschallwellen durch die Reinigungsflüssigkeit gesendet, die Kavitationsblasen erzeugen. Diese Blasen implodieren dann und erzeugen starke Schockwellen, die den Schmutz von der Oberfläche lösen.

weitere wissenschaftliche Quellen zu Kavitation

Q&A – Kavitation



Was ist Kavitation und wie wird sie erklärt?

Kavitation ist ein Phänomen, bei dem die Druckverhältnisse in einer strömenden Flüssigkeit dazu führen, dass Dampfblasen entstehen und implodieren. Dies kann zu einer Erosion und Beschädigung der Oberflächen führen, die mit der Flüssigkeit in Kontakt stehen. Kavitation entsteht durch das Absinken des Druckes in einer strömenden Flüssigkeit, was dazu führt, dass der Druck einer Flüssigkeit unter ihrem Dampfdruck fällt und anschließend Dampfblasen in den Hohlräumen schlagartig entstehen.

Wo kann das Auftreten von Kavitation beobachtet werden?

Kavitation kann in einer Vielzahl von Anwendungen auftreten, ist jedoch besonders anfällig in Pumpen, Schiffsschrauben, Düsen und Ventilen. Kavitation wird hierbei durch die unvermeidliche Umströmung der Schaufeleintrittskanten und der Energieübertragung verursacht.

Wie kann man Kavitation in Pumpen erkennen?

Kavitation in Pumpen kann sich durch erhöhte Vibration, Lärm, reduzierte Pumpenleistung und vorzeitigen Verschleiß bemerkbar machen. Erfahrene Betreiber können oft anhand von Geräuschen, dem Pumpenverhalten und der Systemleistung erkennen, ob Kavitation auftritt.

Wie entsteht Kavitation in Schiffsschrauben?

Kavitation entsteht in Schiffsschrauben, wenn der Druck in der Nähe der Schaufelflächen abfällt und somit unter den Dampfdruck der umgebenden Flüssigkeit fällt. Dies führt zur Bildung von Dampfblasen, die implodieren, wenn der Druck wieder ansteigt, und dabei die Schaufelflächen beschädigen können.

Wie kann man die Wahrscheinlichkeit von Kavitation erhöhen?

A: Die Wahrscheinlichkeit von Kavitation kann erhöht werden, indem man ungünstige Betriebsbedingungen vermeidet, wie z.B. übermäßige Flüssigkeitsgeschwindigkeiten oder zu geringe Druckverhältnisse. Eine sorgfältige Auswahl und Auslegung von Pumpen, Schiffsschrauben und anderen Strömungskomponenten können dazu beitragen, Kavitation zu reduzieren.

Ist Kavitation immer unvermeidlich?

A: Kavitation ist nicht immer unvermeidlich, kann aber in realen Anwendungen meist nicht vollständig vermieden werden. Durch eine optimierte Systemauslegung, geeignete Materialien und regelmäßige Wartung kann Kavitation jedoch auf ein Minimum reduziert werden.

Was ist der Zusammenhang zwischen Strömungsbedingungen und Kavitation?

A: Die Strömungsbedingungen beeinflussen maßgeblich das Auftreten von Kavitation. Wichtige Faktoren sind die Flüssigkeitsgeschwindigkeit, der statische Druck und die Temperatur der strömenden Flüssigkeit. Eine hohe Strömungsgeschwindigkeit führt zu einem größeren Druckabfall, was wiederum die Wahrscheinlichkeit von Kavitation erhöht.

Wie kann eine einfache Visualisierung von Kavitation durchgeführt werden?

Eine einfache Visualisierung von Kavitation kann mittels Hochgeschwindigkeitskamera durchgeführt werden. Diese ermöglicht es, die Bildung und Implosion von Dampfblasen zu beobachten und somit Rückschlüsse auf die Kavitationsphänomene und möglichen Schäden zu ziehen.

Welche Materialien sind besonders anfällig für Kavitationsschäden?

Materialien, die einer hohen mechanischen Beanspruchung und Korrosion ausgesetzt sind, sind besonders anfällig für Kavitationsschäden. Insbesondere Materialien mit geringer Zugfestigkeit, wie z.B. weiche Kunststoffe oder Aluminiumlegierungen, können schnell durch Kavitation beschädigt werden.

Welche Rolle spielt die Erfahrung bei der Erkennung und Vermeidung von Kavitation?

Erfahrung spielt eine große Rolle bei der Erkennung und Vermeidung von Kavitation. Erfahrene Anlagenbetreiber und Ingenieure können oft Anzeichen für Kavitation erkennen und geeignete Maßnahmen ergreifen, um Kavitation zu vermeiden oder deren Auswirkungen zu minimieren.

Fazit zu Kavitation

Insgesamt ist Kavitation ein wichtiger Faktor, der die Leistung von Schiffen und anderen Unterwasseranlagen stark beeinträchtigen kann. Der Einsatz von Unterwasserdrohnen zur Inspektion kann dabei helfen, Kavitationsprobleme frühzeitig zu erkennen und zu vermeiden, um eine effektive und effiziente Nutzung der Maschinen und Anlagen zu gewährleisten.

Es ist auch wichtig, dass die Betreiber von Schiffen und anderen Unterwasseranlagen geeignete Maßnahmen ergreifen, um Kavitation möglichst zu verhindern bzw. zu reduzieren, um die Lebensdauer der Ausrüstung zu verlängern und unnötige Ausfallzeiten zu vermeiden.

Die Verwendung von speziellen Propeller-Designs, die Anpassung der Schiffsgeschwindigkeit und die Verwendung von Kavitationsabscheidern können dazu beitragen, Kavitationsprobleme zu minimieren.

Kavitation: Ein multidisziplinäres Phänomen

Kavitation ist ein Phänomen, das in vielen technischen und natürlichen Systemen auftritt. Die Schiffsschraube, zum Beispiel, ist oft einem hohen Kavitationsrisiko ausgesetzt. Bei hoher Geschwindigkeit kann der Druck auf der Saugseite der Propellerblätter so weit absinken, dass er den Dampfdruck des umgebenden Wassers unterschreitet. Es bilden sich Dampfblasen, die bei einem erneuten Ansteigen des statischen Drucks schlagartig implodieren. Dies kann zu erheblichen Kavitationsschäden an der Oberfläche der Schiffsschraube führen.

Eine weitere Anwendung von Kavitation findet sich in der Ultraschallreinigung. Hierbei werden hohe Frequenzen verwendet, um in einer Reinigungsflüssigkeit Kavitationen zu erzeugen. Die resultierenden Druckwellen und Mikroströmungen helfen, Schmutz von der zu reinigenden Oberfläche zu entfernen.

In der Medizin spielt die Kavitation ebenfalls eine wichtige Rolle. Bei der Ultraschalltherapie werden durch Kavitation Wärme und mechanische Effekte erzeugt, die therapeutisch genutzt werden können. In einigen Fällen kann die Verwendung von Kontrastmitteln die Wahrscheinlichkeit der Kavitationsbildung erhöhen und so die Effektivität der Therapie steigern.

In hydraulischen Systemen wie Pumpen und Turbinen kann Kavitation zu erheblichen Problemen führen. Wenn die Flüssigkeit in der Pumpe oder in der Rohrleitung mit hoher Geschwindigkeit fließt, kann der Druck so weit absinken, dass er den Dampfdruck der Flüssigkeit unterschreitet. Es bilden sich Dampfblasen, die bei einem Anstieg des Drucks implodieren und dabei extreme Druck- und Temperaturspitzen erzeugen. Diese können zu erheblichen Kavitationsschäden an der Eintrittsseite der Pumpe oder an den Laufradschaufeln führen.

Die Vermeidung von Kavitation in Pumpen und Turbinen ist daher von großer Bedeutung. Eine Möglichkeit besteht darin, den Betriebsdruck so zu wählen, dass er den Dampfdruck der Flüssigkeit nicht unterschreitet. Eine andere Methode ist die Verwendung von Pumpen mit einer speziellen Konstruktion, die eine Kavitation unwahrscheinlicher macht. Zudem ist es wichtig, den NPSH-Wert (Net Positive Suction Head) der Pumpe zu beachten, der ein Maß für die Tendenz zur Kavitation ist.

Abschließend lässt sich sagen, dass Kavitation ein vielseitiges und faszinierendes Phänomen ist, das in vielen verschiedenen Bereichen auftritt und sowohl schädliche als auch nützliche Auswirkungen haben kann.

Die tiefergehende Erforschung dieses Phänomens kann dazu beitragen, Schäden zu vermeiden und neue Anwendungen zu entwickeln.
