Inspektion von Rohrbrücken

Sichere und schnelle Inspektion von Rohrbrücken

  • Inspektion ohne Gerüste und Hubarbeitsbühnen

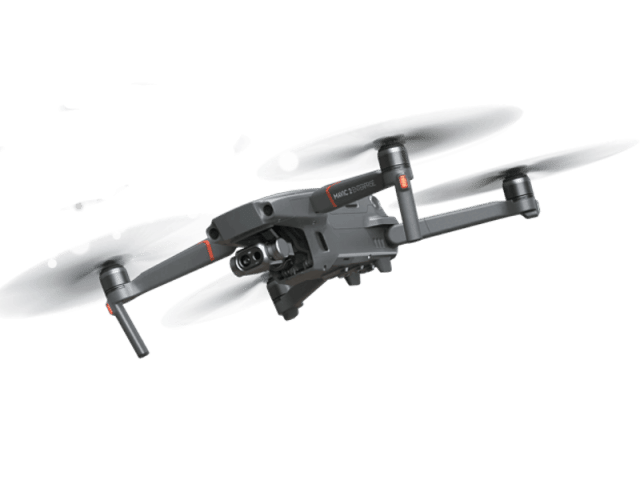

  • Drohneninspektion aus jeder Perspektive
  • Schnell und kostensparend
"Eine Drohneninspektion von Rohrbrücken kommt ohne Gerüste oder Arbeitsbühnen aus."
Eine Auswahl unserer Kunden und Partner
Arcelor Mittal Logo
Logo Thyssenkrupp
Logo Aurubis
BASF Logo
Logo Covestro
Logo INEOS
Logo ICL
Logo VW
Linde Logo
Logo Smurfit Kappa
Logo MINIMAX
Actemium Logo
Remondis Logo
Wisag Logo
Logo Sabic
Steuler KCH Logo
Logo Alba Group
Logo Heidelbergcement

Inspektion von Rohrbrücken

Als wir zum ersten Mal Rohrbrücken per Drohne inspizieren konnten, mussten wir nachfragen welche Komponente der eigentlich gemeint war; die Rohre die auf der Brücke verlaufen oder die Rohrbrücke. Damals heiß es “die Rohre natürlich”. Aber jeder Kunde hat individuelle Anforderungen an die Inspektion. Manchmal ist tatsächlich jemand gegen eine Rohrbrücke gefahren, oder die Rohrbrücken wurden über die Jahre in Mitleidenschaft gezogen und in anderen Fällen sind Medien ausgetreten und haben der gesamten Struktur stark zugesetzt. Thermische Kontraktion und Expansion, bsp. durch unterschiedliche Medien setzen den Rohren, Rohrhaltern und Rohrkompensatoren zu, ebenso wie defekte Rohre oder Rohrverbindungen, bsp. bei säureführenden Rohren. Wir haben auch schon Aufnahmen von Rohrbrücken per Thermografiedrohne gemacht um dann festzustellen, dass ein Rohr scheinbar kurz vor der Durchrostung stand. Häufig verlaufen Rohrbrücken so, dass eine Inspektion bsp. durch Begehung nicht ohne weiteres möglich ist. Die Inspektion aus der Luft per Drohne gewährt einen guten Überblick und ermöglicht die Planung von eventuellen Instandhaltungsmaßnahmen.
Inhalte
    Add a header to begin generating the table of contents
    verfasst von:
    Christian Engelke
    Christian Engelke ist Gründer und Geschäftsführer der Firma Kopterflug Inspection Services GmbH. Seit 2017 entwickeln wir intelligente Lösungen für sichere Inspektionen.

    oder schreiben Sie uns info@kopterflug.de

    Verbesserte Sicherheit

    Unsere Technologie ermöglicht Inspektionen ohne weitere Hilfsmittel wie Gerüste, Steiger, Kletterer, Taucher, Hubarbeitsbühnen etc. und hält Ihre Mitarbeiter aus der Gefahrenzone.

    Zeitsparend

    Unsere Inspektionsverfahren sind extrem Effizient und können große Areale innerhalb kürzester Zeit abdecken. Das Reporting liefern wir ebenfalls dazu.

    Kostensparend

    Kurze Vorbereitungszeiten, der Verzicht auf Fremdmittel, kurze Stillstandzeigen und eine hohe Effizienz machen Inspektionen bis zu 80% günstiger.

    Schadensbilder an Rohrbrücken

    An Rohrbrücken sind insbesondere mechanische Beschädigungen, durch Zusammenstoß mit Fahrzeugen und Beschädigungen durch Korrosion sowie Beschädigungen durch Deformation zu erwarten. Normalerweise werden Rohrbrücken mit Hubarbeitsbühnen abgefahren und in Augenschein genommen. Das ist auf unwegsamen Gelände aber extrem aufwändig und zum Teil gefährlich.

    Wenn Rohreleitungen Flüsse und Bäche überqueren wird es noch schwieriger. Schäden durch mechanische Einflüsse wie Kollisionen Schäden durch ausgetretene Medien, wie z.B. Säure Schäden durch Korrosion

    Rohrbrücken in Industrieanlagen und Kraftwerken sind vielen unterschiedlichen Einflüssen ausgesetzt, darunter Witterung, aber auch Einflüsse durch die transportierten Medien. Viele dieser Defekte lassen sich optimal per Drohne aus der Luft erkennen und dokumentieren.

    Einige Beispiele für häufig auftretende Defekte an Rohrbrücken:

    1. Korrosion: Die Korrosion der Stahlkonstruktion kann zu Schäden an der Struktur und letztlich an den Rohren führen.

    2. Beschädigung durch Witterungseinflüsse: Starker Regen, Eis und Schnee können die Struktur einer Rohrbrücke beeinträchtigen und zu Rissen, Abplatzungen und Verformungen führen.

    3. Beschädigung durch den Transportverkehr: Schwerlastfahrzeuge und Baumaschinen, die unter der Rohrbrücke entlangfahren, können die Struktur im ungünstigen Falle beschädigen und die Leitungen beschädigen.

    4. Setzung der Fundamente: Wenn das Fundament einer Rohrbrücke sich senkt oder verschiebt, kann die Struktur instabil werden und es kann zu Rissen oder Brüchen in den Leitungen kommen.

    5. Versagen von Anschlüssen, Dichtungen und Kompensatoren: Wenn die Anschlüsse und Dichtungen an der Rohrbrücke beschädigt oder undicht werden, können Medien austreten und die Umwelt beeinflussen.

    Es ist wichtig regelmäßige Inspektionen durchzuführen, um Schäden frühzeitig zu erkennen und zu reparieren oder zu ersetzen, da Defekte an der Rohrbrücke im Falle eines Ausfalls die gesamte vorgelagerte und nachgelagerte Produktion unterbrechen könnten.

    Thermografieaufnahme einer Rohrleitung aus der Luft
    Steigern Sie Ihre Effizienz und senken Sie Ihre Kosten durch sichere, schnelle und kostengünstige Inspektionen - Jetzt beraten lassen!

    Mehr als ein halbes Jahrzehnt Erfahrung: Unser Team besteht aus erfahrenen Inspektoren und Ingenieuren, die über fundierte Kenntnisse in der Industrie verfügen. Wir haben erfolgreich komplexe Inspektionsaufträge durchgeführt und verfügen über das Know-how, um sicherzustellen, dass Ihre Anforderungen und Standards erfüllt werden.

    Durch die Beauftragung von Kopterflug sparen Sie Zeit und Kosten ein. Wir können Inspektionen per Drohne, Indoordrohne, Rover und Kamera schnell und effizient durchführen und Stillstände verkürzen bzw. Ausfälle vermeiden. Unsere Inspektionsberichte geben Ihnen schnell und einfach einen Überblick über den Zustand Ihrer Anlagen.

    Unsere Inspektion kommt ohne Gerüste und sonstige Hilfsmittel aus und hält Mitarbeiter aus der Gefahrenzone fern. Unsere Inspektoren haben umfassende Industrieerfahrung mit unterschiedlichsten Anlagen.

    Wir passen unsere Inspektionsdienstleistungen an Ihre spezifischen Anforderungen an. Ob es sich um eine einmalige Inspektion oder um regelmäßige Inspektionen handelt, wir arbeiten mit Ihnen zusammen, um die bestmögliche Lösung zu finden.

    Unsere Inspektoren haben Erfahrung mit einer Vielzahl von Anlagen. Wir arbeiten mit Ihren Mitarbeitern, Sachverständigen oder Prüfverbänden wie dem TÜV zusammen. Ganz wie Sie wünschen bzw. wie Ihre betrieblichen Anforderungen sind. Im Anschluss an die Inspektion erhalten Sie einen Bericht mit allen notwendigen Informationen.

    Karsten Lehrke
    Karsten Lehrke

    Dipl. Ing.

    Unsere Expertise - Jetzt beraten lassen!

    Mehr als ein halbes Jahrzehnt Erfahrung: Unser Team besteht aus erfahrenen Inspektoren und Ingenieuren, die über fundierte Kenntnisse in der Industrie verfügen. Wir haben erfolgreich komplexe Inspektionsaufträge durchgeführt und verfügen über das Know-how, um sicherzustellen, dass Ihre Anforderungen und Standards erfüllt werden.

    Durch die Beauftragung von Kopterflug sparen Sie Zeit und Kosten ein. Wir können Inspektionen per Drohne, Indoordrohne, Rover und Kamera schnell und effizient durchführen und Stillstände verkürzen bzw. Ausfälle vermeiden. Unsere Inspektionsberichte geben Ihnen schnell und einfach einen Überblick über den Zustand Ihrer Anlagen.

    Unsere Inspektion kommt ohne Gerüste und sonstige Hilfsmittel aus und hält Mitarbeiter aus der Gefahrenzone fern. Unsere Inspektoren haben umfassende Industrieerfahrung mit unterschiedlichsten Anlagen.

    Wir passen unsere Inspektionsdienstleistungen an Ihre spezifischen Anforderungen an. Ob es sich um eine einmalige Inspektion oder um regelmäßige Inspektionen handelt, wir arbeiten mit Ihnen zusammen, um die bestmögliche Lösung zu finden.

    Unsere Inspektoren haben Erfahrung mit einer Vielzahl von Anlagen. Wir arbeiten mit Ihren Mitarbeitern, Sachverständigen oder Prüfverbänden wie dem TÜV zusammen. Ganz wie Sie wünschen bzw. wie Ihre betrieblichen Anforderungen sind. Im Anschluss an die Inspektion erhalten Sie einen Bericht mit allen notwendigen Informationen.

    Karsten Lehrke
    Karsten Lehrke

    Dipl. Ing.

    Drohneninspektion von Rohrbrücken und Rohrunterstützung

    Rohrbrücken in Industrieanlagen, Kraftwerken und auf Raffinerien transportieren Gase, Flüssigkeiten und Feststoffe (wie Granulate) über längere Distanzen.

    Es gibt viele Faktoren die Rohrbrücken und Rohre vorzeitig altern lassen, z.B. Witterungseinflüsse, Rückstände von Medien oder thermische Expansion und Kontraktion die z.B. zum Versagen von Rohrhaltern oder Kompensatoren führen kann, weshalb eine periodische Inspektion der Rohrbrücke wichtig ist.

    Bei der klassischen Inspektion werden die Rohrbrücken vom Boden aus in Augenschein genommen, z.B. um Leckagen zu sichten. Bei Bedarf werden Gerüste oder Hubarbeitsbühnen eingesetzt um die Rohrbrücke auch von oben zu inspizieren.

    Neben der Stahlkonstruktion der Rohrbrücke altern natürlich auch die Rohrunterstützungssysteme.

    Rohrunterstützungen bestehen aus Rohrschellen, die sich auf Stahlbauprofilen abstützen oder mit Rohrhängern aufgehängt werden. Die Gesamtkonstruktion wird als Lastkette bezeichnet. Federnde Rohrunterstützungen oder Rohrhänger ermöglichen die Beweglichkeit der Rohrleitungen in Richtung der Schwerkraft. Diese sind Federtöpfe mit einstellbarer Federkraft, die zwischen Rohrleitung und Unterkonstruktion platziert werden.

    Die Inspektion von Rohrbrücken und Rohrunterstützung per Drohne hat etliche Vorteile:

    • Die Inspektion von Rohrbrücken per Drohne kommt ohne Gerüste und Steiger aus
    • Drohnen erstellen hochauflösende Fotos und Videos schwer erreichbarer Bereiche
    • Die Inneninspektion von Rohrbrücken ist ebenfalls problemlos möglich
    • Eine Drohneninspektion ist extrem zeit- und kosteneffizient
    • Die Skalen von Federhängern und Federstützen lassen sich einfach per Drohne ablesen
    • Korrosion lässt sich auch extrem schwer zugänglichen Stellen frühzeitig inspizieren und dokumentieren
    • Die Drohne kann auch Rohrführungen in Gebäuden inspizieren
    Inspektion einer Rohrbrücke per Drohne
